15225939987生產線布置圖

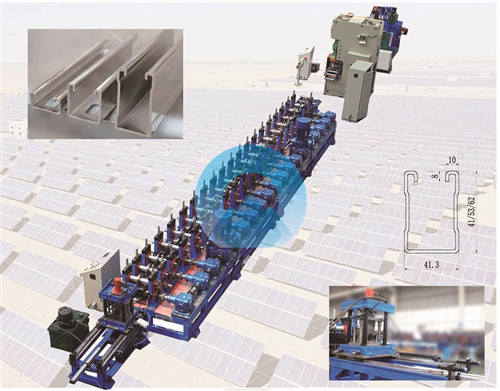

上料平臺—開卷機—伺服送料—沖孔沖壓—輥壓成型—切斷—翻轉送料

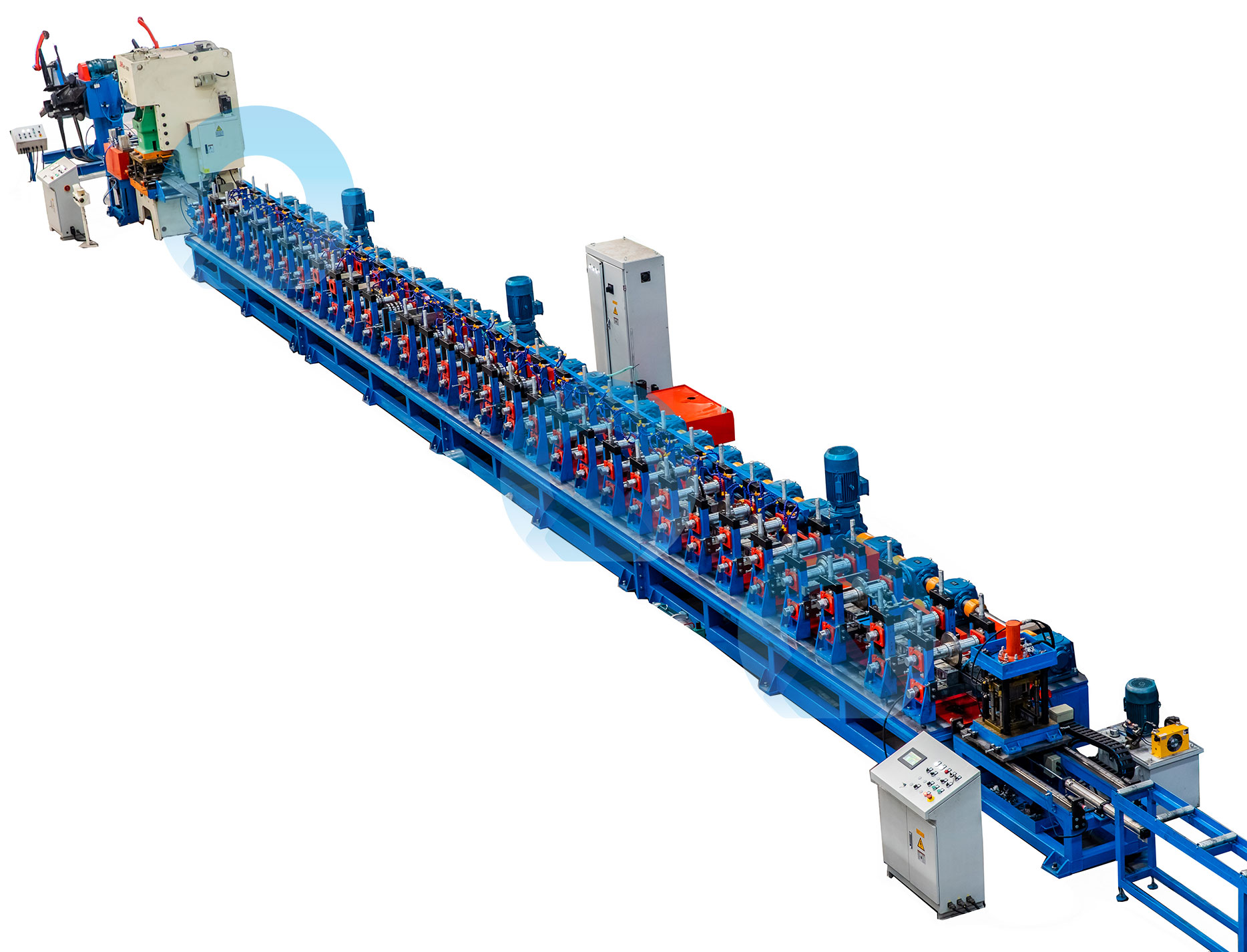

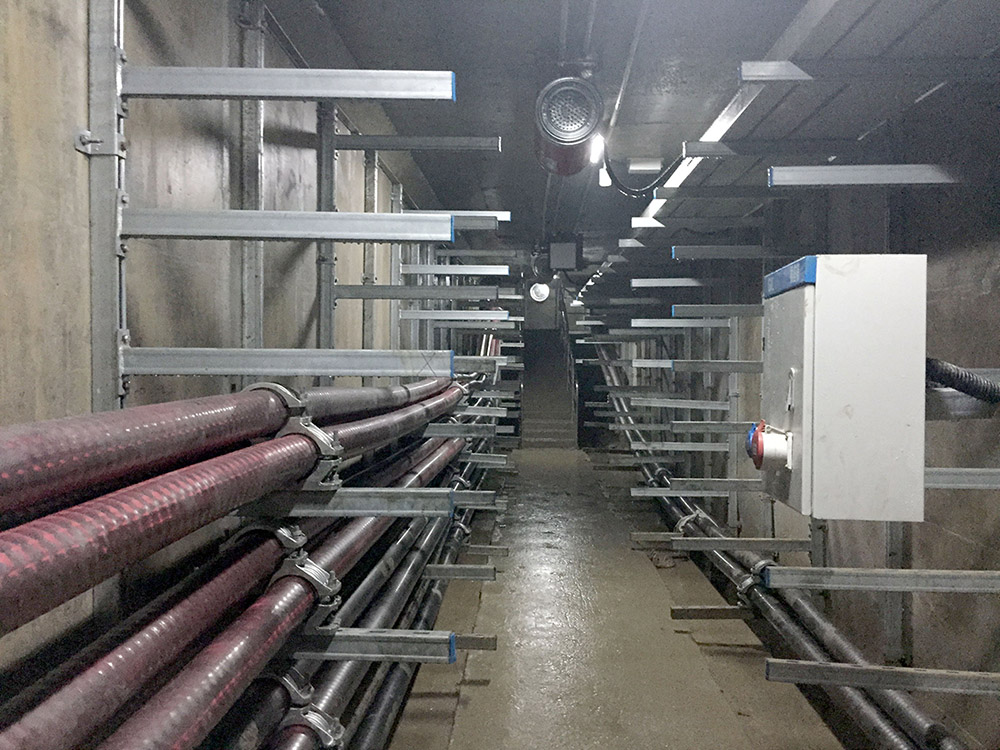

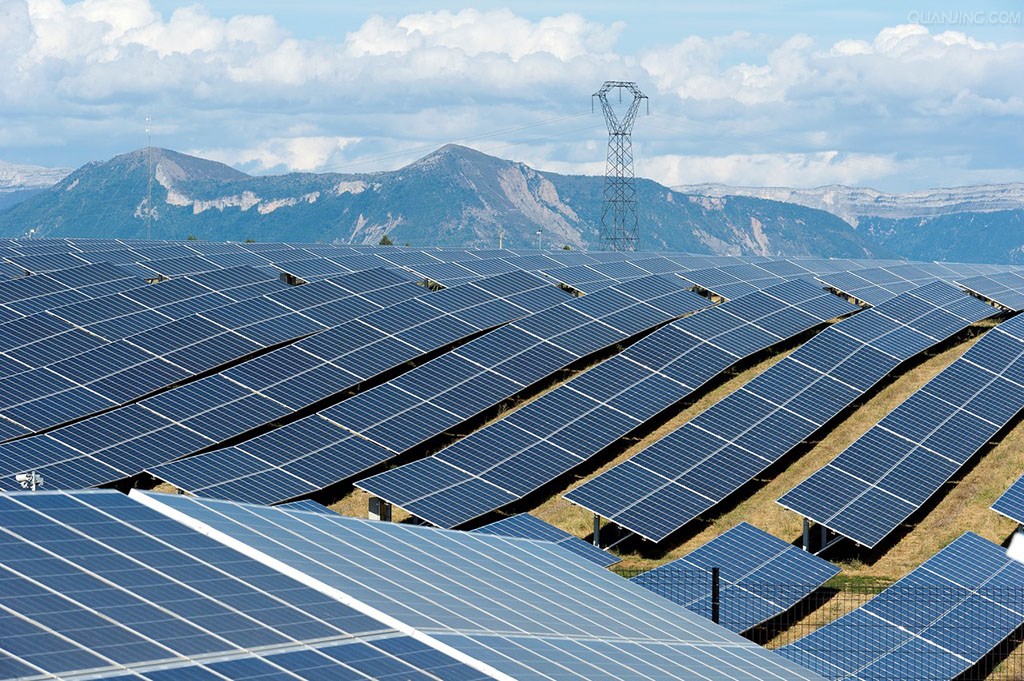

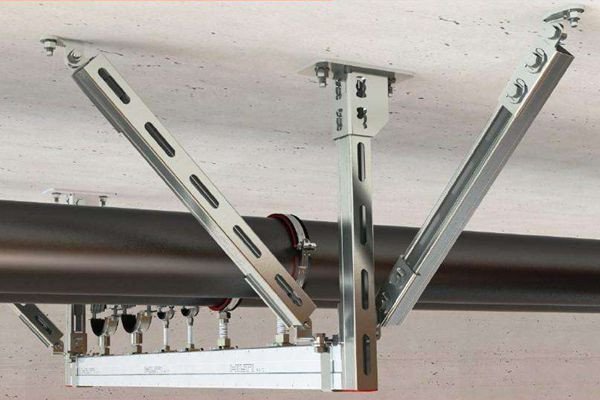

TF74-41. 3X光伏支架/金屬支吊架型鋼自動生產線，通過切換可生產多種截面規格型號支架型材，更換板型快捷方便，一個人即可操作整線。PLC集中控制整線的開卷、校平送料、
定長沖孔、輥壓成型、隨動切斷、出料。可一次設定多組制件數據任務，自動化生產，可遙控控制。
概述
設備概述：
1.雙懸臂齒輪傳動裝置，機器的制造寬度可調整持續，可改變型材的寬度和高度。
2.牌坊20道成型，主機由交流電機，減速機，牌坊，變速箱，水平調節系統和軋制模具。機座和傳輸采用焊接結構，具有硬度的處理，軋輥材質為45#鋼。
3，輥壓成型工藝是由德國COPRA軟件制作;進行有限元工藝分析和檢查。提高線速度，降低成形阻力。從而保證設備的準確度和穩定性。

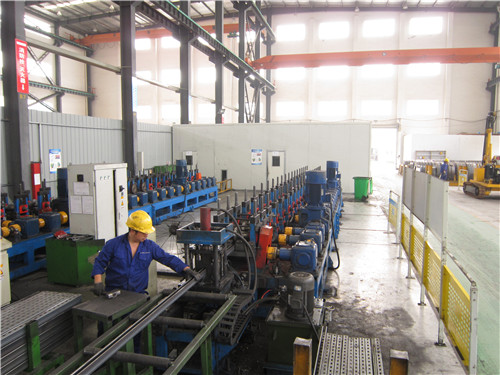

TF光伏支架冷彎生產線
技術參數:
TF光伏支架生產線在線潤滑部分

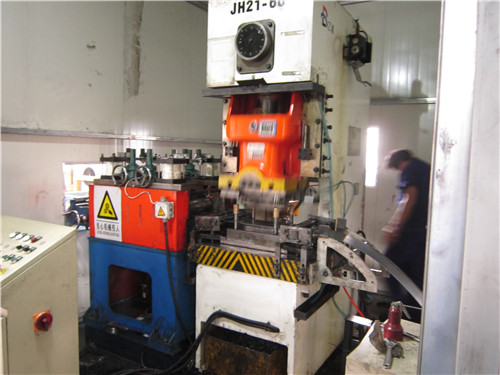

TF光伏支架/金屬支吊架型鋼冷彎生產線 TF光伏支架/金屬支吊架型鋼冷彎生產線沖床部分

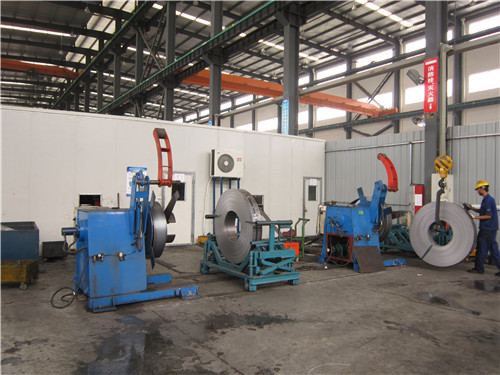

TF光伏支架/金屬支吊架型鋼冷彎生產線開卷部分
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
| 1 | 原材料規格 | 類型 | 冷帶、熱帶、鍍鋅帶鋼 | ||
| 強度 | MPa | ≤350 | |||
| 強度 | mm | 1.6-3.2 | |||
| 卷料內直徑 | mm | 500,600 | |||
| 卷料重量 | T | 5 | |||
| 2 | 板型寬度 | mm | 100-320 | ||
| 3 | 生產線速度 | m/min | 25 | ||
| 4 | 軋輥材質 | D2淬火處理 | |||
| 5 | 軋輥驅動 | 外部傳動 | |||
| 6 | 操作系統 | Windows2000 | |||
| 7 | 總電機功率 | Kw | About 65 | ||
| 8 | 電氣控制系統 | PLC自動控制系統 | |||
| 9 | 維度(L*W*H) | m | 30X2X1.7 | ||
